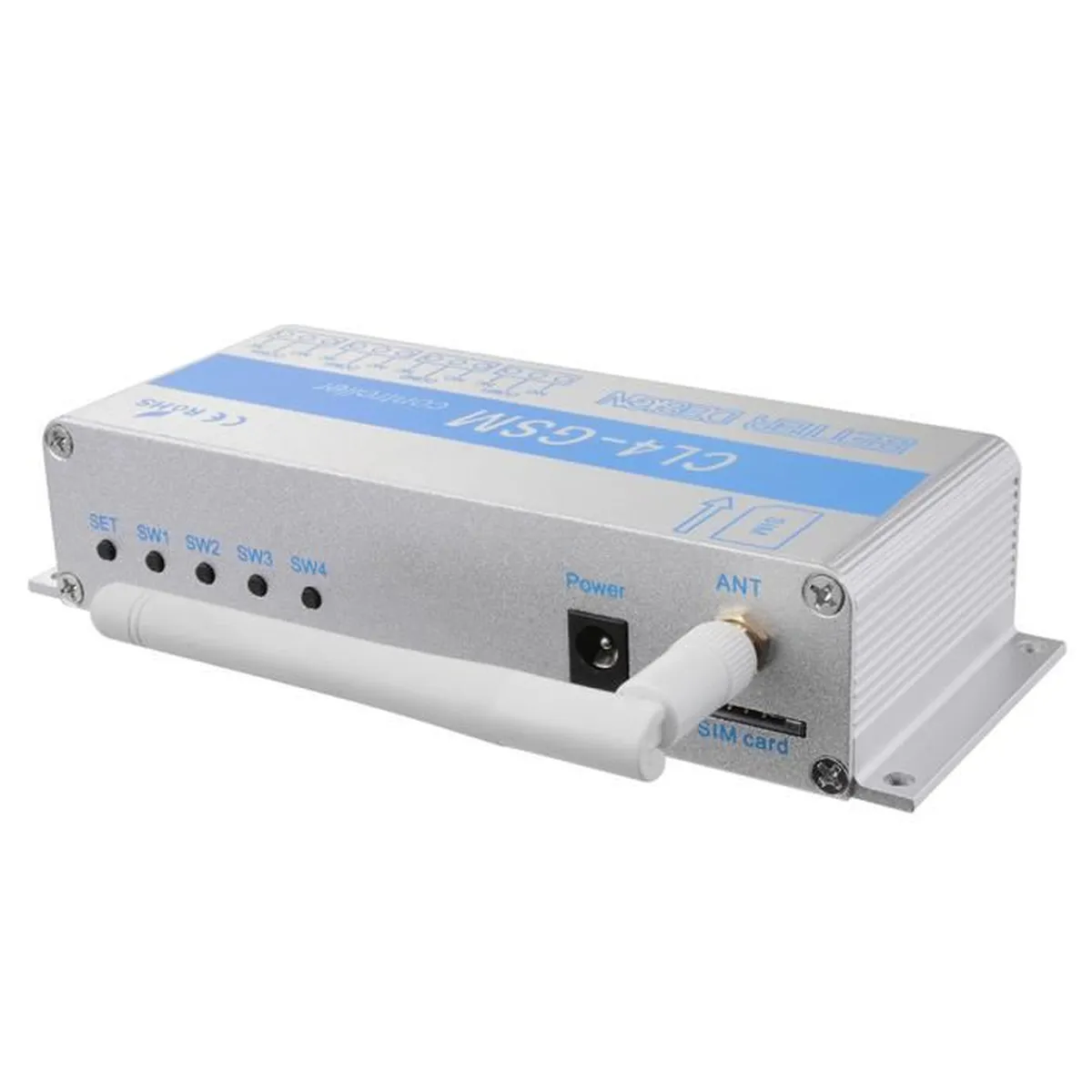

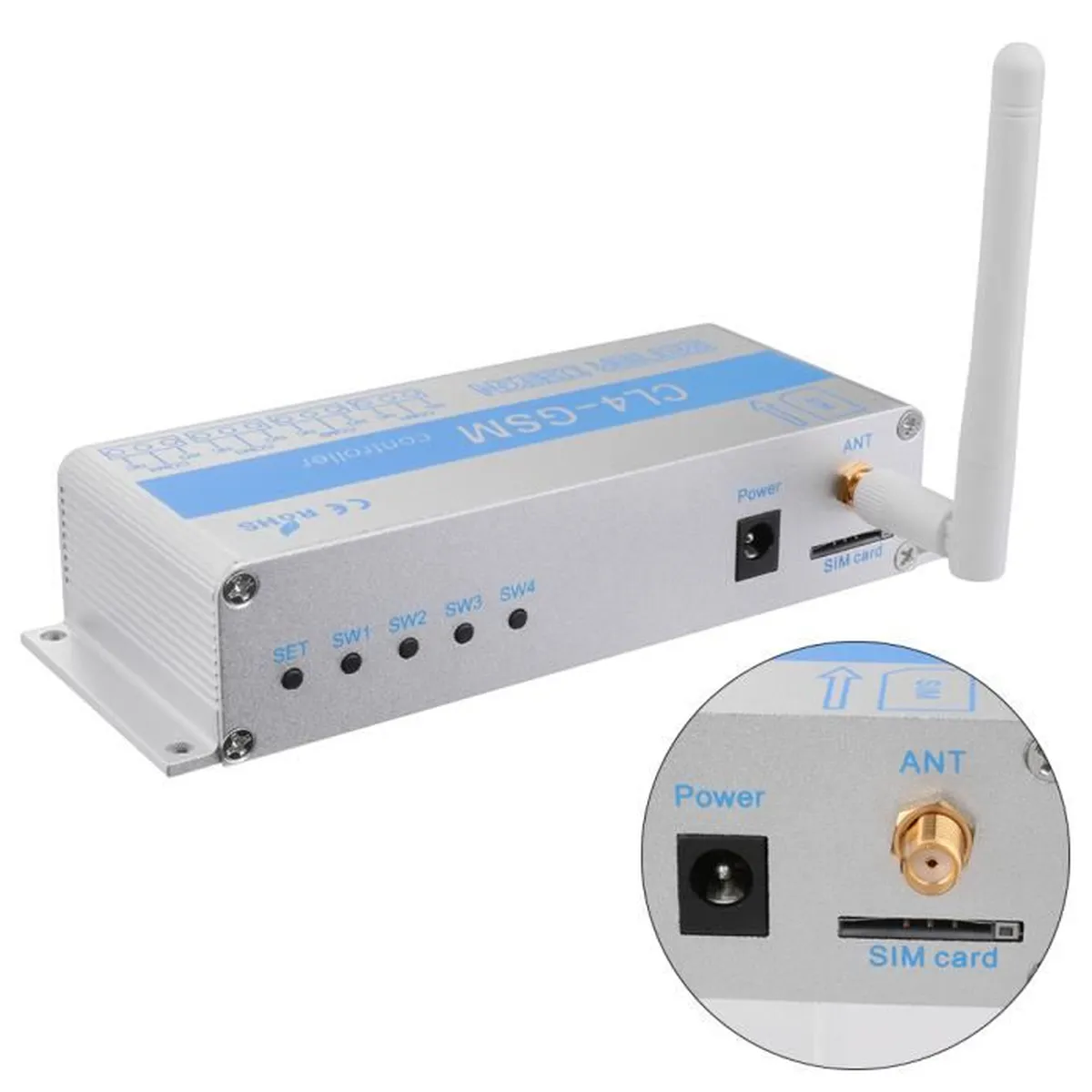

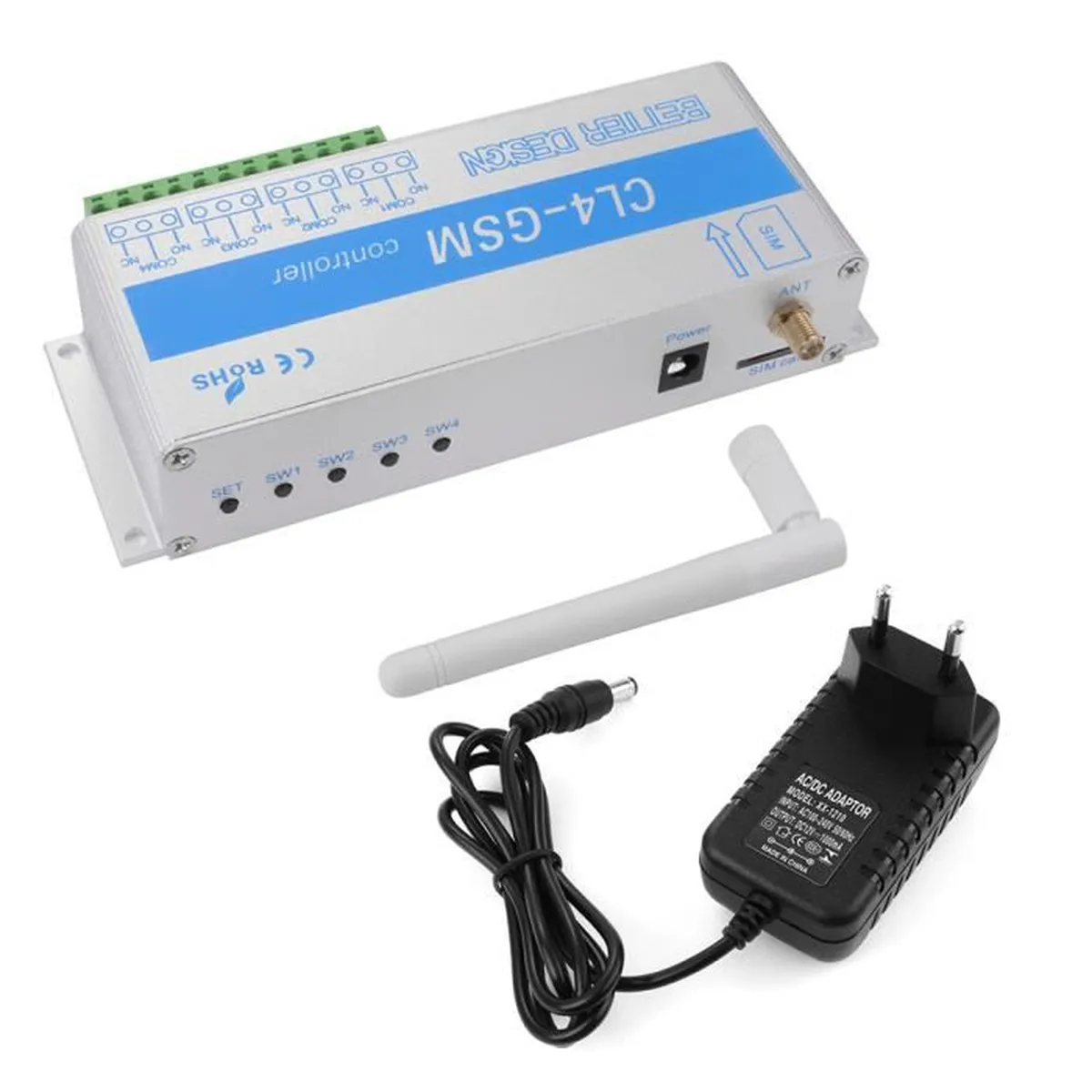

Mysi_Contrôleur_CL4_GSM pour ouvre-porte de garage / pompe

Avec deux interfaces de capteur, supporte le capteur de température/température avec le contrôle de la tringlerie du capteur d’humidité.

Commande de relais de déclenchement d’humidité de température supérieure/inférieure

Mode contrôle SMS

Toutes les personnes qui connaissent la commande et le mot de passe SMS peuvent envoyer du texte SMS pour contrôler l’appareil.

Mode 1. Commande « Marche/Arrêt » SMS

Sur la commande: SN + MOT DE PASSE + ON, peut changer le statut de relais pour être tout allumé.

Commande OFF: SN + MOT DE PASSE + OFF, peut changer l’état du relais pour qu’il soit tout OFF.

Mode 2: Commande COM

La commande COM peut contrôler chaque chemin de statut de relais séparément.

Format SMS: SN + MOT DE PASSE + COM + code d’état du relais N ou F ( N signifie ON, F signifie Off, X signifie état sans changement).

CL4 a 4 sorties de relais. Si vous voulez le relais 1 ON, relais 2 ON, relais 3 OFF, relais 4 ON, le mot de passe est 0000, éditez le texte du SMS: SN0000COMNNFN

Mode 3: Commande en T: Inching l’état du relais en peu de temps.

Peut changer d’état en peu de temps, puis rétablir, le temps peut être réglé.

La commande convient pour contrôler la porte de porte électrique/porte de garage.

Texte SMS: SN + MOT DE PASSE + T + * + C/X

(*:0-9, est le temps de déclenchement. 0 est 0.5 secondes; 1-9 est 1-9 secondes).

Description du code: C: déclencheur; X: ignorer.

Par exemple: (SW1: déclencheur de 2 secondes, SW2 ignorer, déclencheur SW3, SW4 ignorer).

Envoyer un texte SMS: SN0000T2CXCX

Réponse SMS: SW1 SW3 est INCHING 2 secondes.

Mode 4: Commande L

Commutateur de relais Inching longue durée: contrôle de synchronisation de 001 à 240 minutes via les commandes L. Avec la fonction, les utilisateurs peuvent aérateur d’étang chronométré-contrôle, pompe à eau, routeurs, serveur, moteur DC/AC et autres équipements électriques par SMS

Texte SMS: SN + mot de passe + L + temps d’avancement (001 à 240 minutes)+ C/X (C: déclencheur, X: ignorer)

Par exemple: Envoyer SMS: SN0000L060CXXX

SW1: on —– off 60 minutes —– on;  Off —– sur 60 minutes —– off

Les relais SW2, SW3, SW4 ne changent pas.

Si le statut d’origine du relais SW1 est ON, il changera pour être OFF et maintenu à l’état OFF pendant 60 minutes, puis récupérera pour être ON automatiquement.

Si le statut d’origine du relais SW1 est OFF, il changera pour être ON et maintenu sur l’état ON pendant 60 minutes, puis récupérera pour être OFF automatiquement

Mode 5: Définir le numéro principal du contrôle des appels via SMS

Mode 6: envoyer un SMS: SN + mot de passe + vérifier, peut répondre à l’état de chaque relais.

Mode 7: le texte SMS change le mot de passe.

Contrôle d’appel

Lorsque l’appareil détecte l’appel en sonnerie, le relais 1 change d’état, le contrôle d’appel est donc gratuit. Mais le contrôle d’appel n’est disponible que pour la première sortie de relais, invalide pour le relais 2, le relais 3, le relais 4.

Tringlerie du capteur d’humidité température/température:

Avec deux interfaces de capteur, l’appui relient deux capteurs.

Ports du capteur 1 et du capteur 2: pour connecter le capteur de température ou le capteur de température et d’humidité.

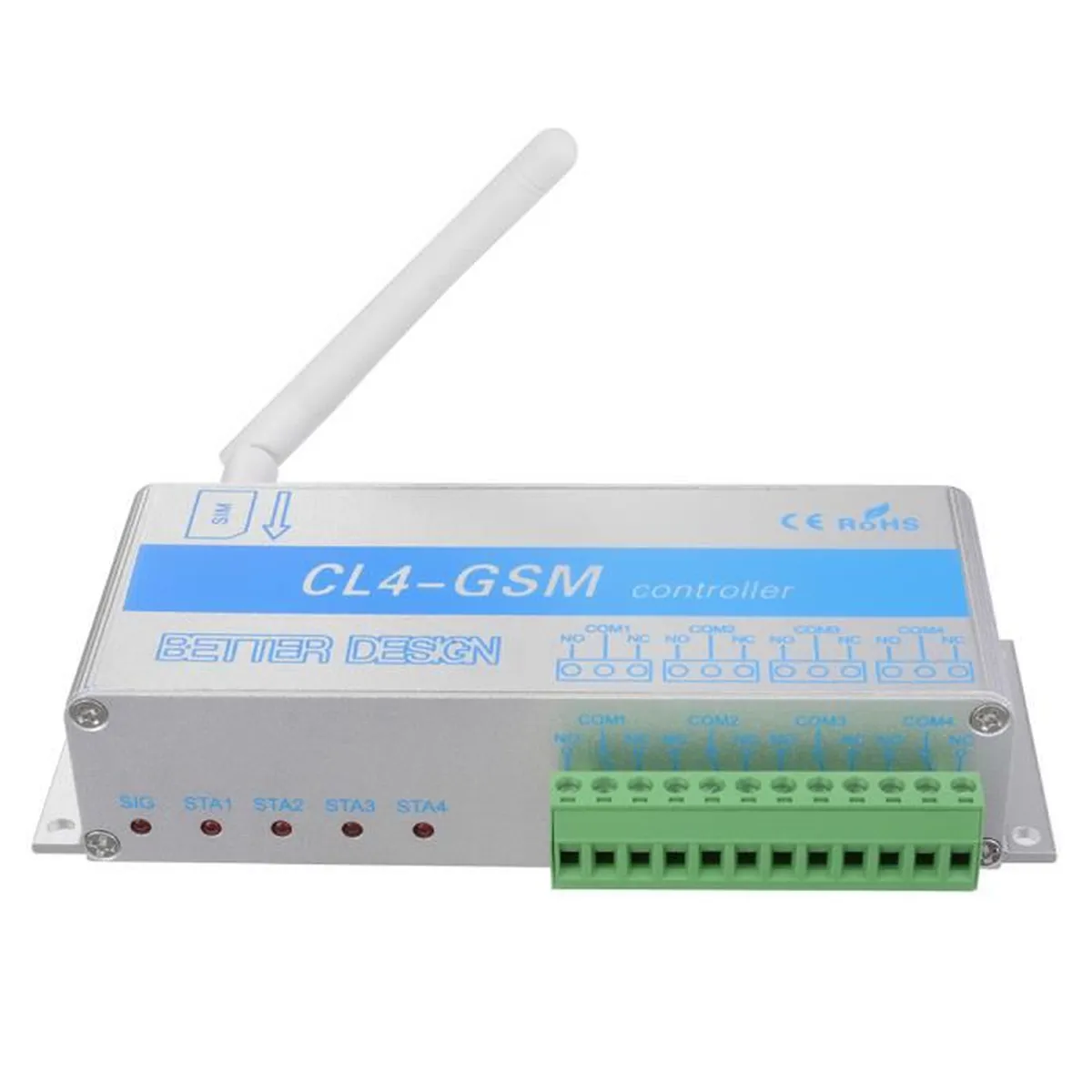

1. Charge de sortie du relais: 10A/30VDC, 10A/250VAC

2. Moteur DC ou autres appareils (puissance inférieure à 80W)

3. Ampoule AC/LED/autres appareils (puissance inférieure à 200W)

Si vous souhaitez vous connecter à un équipement de moteur AC haute puissance (plus de 400W), veuillez ajouter un contacteur AC en plus par vous-même.

4. Conseils: Le câblage du circuit nécessite un fonctionnement professionnel, veuillez le manipuler avec soin.
